[讨论] 干货来临!昨天接了一单大活,看看怎么设计浇排。

[复制链接]

743

学分

447

帖子

8

主题

初中三年级

Rank: 12Rank: 12Rank: 12

金币
947
积分
743
跳转到指定楼层
楼主
发表于 2016-11-3 08:35:16 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式

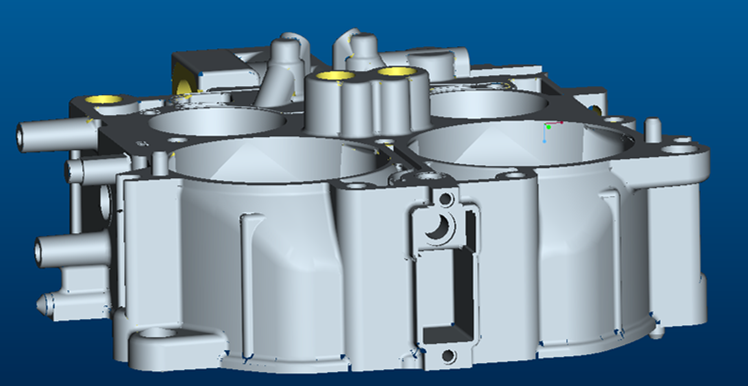

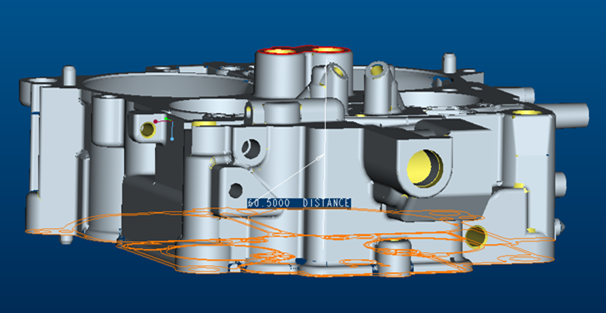

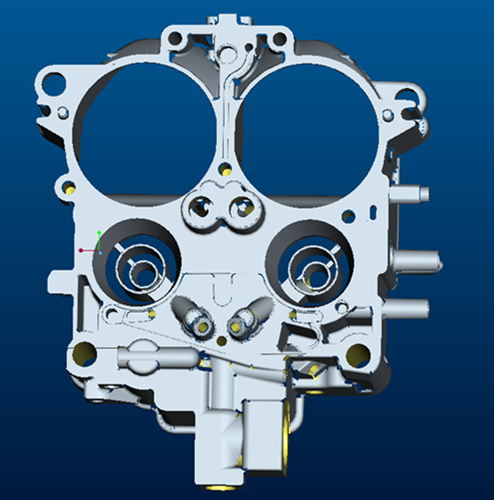

干货来临!昨天接了一单大活,讨论下该怎么设计浇排,有成功案例最好。材质:锌合金;毛坯重2.01kg;产品有气密性要求,外表面喷漆(黑色);壁厚最薄处1.45,最后处8.


温故而知新
回复

使用道具 举报

693

学分

188

帖子

15

主题

初中三年级

Rank: 12Rank: 12Rank: 12

金币
1218
积分
693
沙发
发表于 2016-11-3 11:27:10 | 只看该作者
内圈圈有没有要求
来自苹果客户端来自苹果客户端
如果你成功了,放屁都是有道理,失败了,在多道理都是放屁
回复 支持 反对

使用道具 举报

743

学分

447

帖子

8

主题

初中三年级

Rank: 12Rank: 12Rank: 12

金币
947
积分
743
板凳
 楼主| 发表于 2016-11-3 11:31:25 | 只看该作者

内圈圈是比较重要的部分,尺寸要求严,不加工,气密性同比也比较重要。
温故而知新
回复 支持 反对

使用道具 举报

693

学分

188

帖子

15

主题

初中三年级

Rank: 12Rank: 12Rank: 12

金币
1218
积分
693
地板
发表于 2016-11-3 11:34:36 | 只看该作者
caozhaoyang1983 发表于 2016-11-3 11:31
内圈圈是比较重要的部分,尺寸要求严,不加工,气密性同比也比较重要。
...

那你准备多大机生产,
来自苹果客户端来自苹果客户端
如果你成功了,放屁都是有道理,失败了,在多道理都是放屁
回复 支持 反对

使用道具 举报

743

学分

447

帖子

8

主题

初中三年级

Rank: 12Rank: 12Rank: 12

金币
947
积分
743
5#
 楼主| 发表于 2016-11-3 11:38:03 | 只看该作者
DCC500或者630吨,料筒60.
温故而知新
回复 支持 反对

使用道具 举报

2518

学分

1852

帖子

167

主题

硕士研一

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

金币
3226
积分
2518
6#
发表于 2016-11-3 11:41:35 | 只看该作者
这个产品还比较复杂,中间两斜孔角度打架,产品应加工位置多,且有柱子型的长孔,抽芯也多,可以参照下下图方案,有些细节没注意,大致思路应该没得问题,

来自苹果客户端来自苹果客户端
回复 支持 反对

使用道具 举报

2518

学分

1852

帖子

167

主题

硕士研一

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

金币
3226
积分
2518
7#
发表于 2016-11-3 11:42:55 | 只看该作者
caozhaoyang1983 发表于 2016-11-3 11:38
DCC500或者630吨,料筒60.

60料筒有点小,建议考虑70或者80左右
来自苹果客户端来自苹果客户端
回复 支持 反对

使用道具 举报

2518

学分

1852

帖子

167

主题

硕士研一

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

金币
3226
积分
2518
8#
发表于 2016-11-3 11:46:07 | 只看该作者
caozhaoyang1983 发表于 2016-11-3 11:38
DCC500或者630吨,料筒60.

500T可能有点吃力哦
来自苹果客户端来自苹果客户端
回复 支持 反对

使用道具 举报

743

学分

447

帖子

8

主题

初中三年级

Rank: 12Rank: 12Rank: 12

金币
947
积分
743
9#
 楼主| 发表于 2016-11-3 11:46:32 | 只看该作者
懿予 发表于 2016-11-3 11:41
这个产品还比较复杂,中间两斜孔角度打架,产品应加工位置多,且有柱子型的长孔,抽芯也多,可以参照下下图 ...

小斜孔不准备抽,没法抽。中间大孔不加工的,所以加过水后期比较难整。黄色面是加工的部分。
温故而知新
回复 支持 反对

使用道具 举报

743

学分

447

帖子

8

主题

初中三年级

Rank: 12Rank: 12Rank: 12

金币
947
积分
743
10#
 楼主| 发表于 2016-11-3 11:52:08 | 只看该作者
懿予 发表于 2016-11-3 11:42
60料筒有点小,建议考虑70或者80左右

暂时定的60的,方案定了,充满度容许的话再考虑70的。
温故而知新
回复 支持 反对

使用道具 举报
