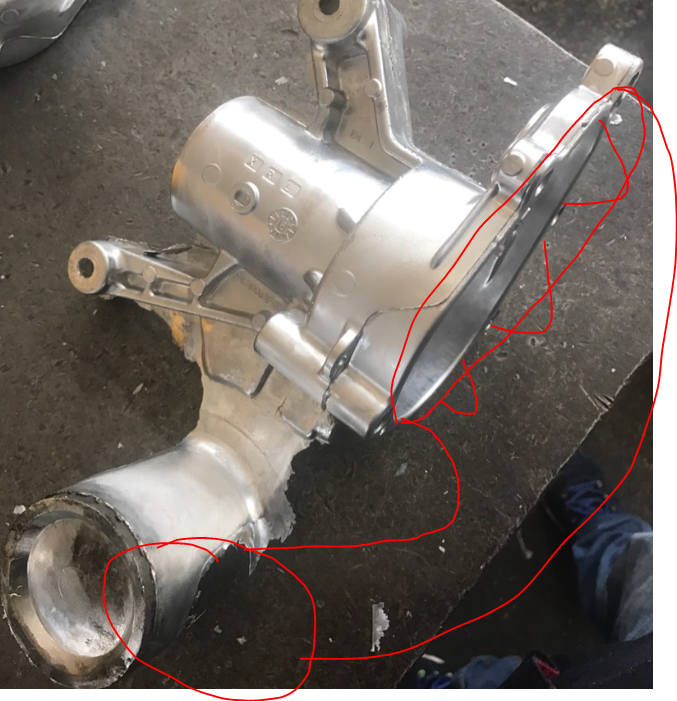

这款产品处处拉模

qq040628

懿予 发表于 2016-11-15 10:50
还是温度高，流道对着那两处抽芯，想办法解决冷却才是硬道理

大师，你说到点上了！下副模具打算对流道做些更改，铝液对抽芯的直接冲刷太严重了！但毕竟靠近浇口，不知道效果好不好！

qq040628

懿予 发表于 2016-11-15 10:53
前面我都发过，这种横着放产品，冲刷。粘模很难解决

不横着不好开模具啊

懿予

qq040628 发表于 2016-11-15 10:56
大师，你说到点上了！下副模具打算对流道做些更改，铝液对抽芯的直接冲刷太严重了！但毕竟靠近浇口，不知 ...

这类产品横着进浇，产品气孔很好解决，模具成本也低一些，唯一的缺点就是冲刷，粘模，你下套模具可以考虑，下图，从滑块上饶进去

Andrew

qq040628 发表于 2016-11-15 10:45
普通的点冷。脱模剂做过配比试验，也局部加强喷涂！

如果可能，改成螺旋冷却试一试。
脱模剂如果可行，配比再浓一些。
抽芯里侧脱模剂不容易到达的地方，建议开模肉内喷雾管道，来加强。

刘森林

实在拉模严重做下涂成看看嘛。

qq040628

懿予 发表于 2016-11-15 11:02
这类产品横着进浇，产品气孔很好解决，模具成本也低一些，唯一的缺点就是冲刷，粘模，你下套模具可以考虑 ...

产品气密性要求很高，还是横着进，其他问题再解决吧

钱不够用

抽芯不做卡位，自找麻烦

qq040628

钱不够用 发表于 2016-11-15 11:53
抽芯不做卡位，自找麻烦

大师，我入行不到一年，可以普及一下什么是卡位吗，液压抽芯有行程开关控制，和你说的应该不是一个吧！

尉毅立

料温是不是低了 一般高料温脱模效果好点 低料温 容易拉模 你试试吧

尉毅立

应该是抽芯内侧 脱模剂喷不到位 你上机试试 看看效果
