[求助] 下滑块型芯穿动模镶块结构,生产很难受,热模就出问题...

  [复制链接]

2518

学分

1852

帖子

167

主题

硕士研一

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

金币
3226
积分
2518
跳转到指定楼层
楼主
发表于 2016-11-29 16:26:54 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式

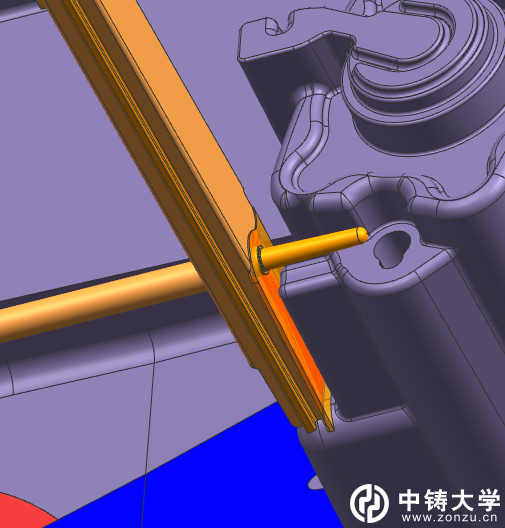

下滑块型芯穿动模镶块结构,生产很难受,热模就出问题,快来想想法子




回复

使用道具 举报

448

学分

113

帖子

15

主题

小学六年级

Rank: 9Rank: 9Rank: 9

金币
781
积分
448
推荐
发表于 2016-11-30 09:37:33 | 只看该作者
懿予 发表于 2016-11-30 09:02
附图镶块模芯成型位置配合做大????



来自苹果客户端来自苹果客户端
压铸工艺和模具。
回复 支持 1 反对 0

使用道具 举报

2255

学分

775

帖子

17

主题

大学四年级

Rank: 19Rank: 19Rank: 19Rank: 19Rank: 19Rank: 19

金币
3786
积分
2255
推荐
发表于 2016-11-29 17:17:51 | 只看该作者
为什么这样设计呢?塑胶还有可能。铝合金就是肯爹
来自苹果客户端来自苹果客户端
回复 支持 1 反对 0

使用道具 举报

2518

学分

1852

帖子

167

主题

硕士研一

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

金币
3226
积分
2518
板凳
 楼主| 发表于 2016-11-29 17:22:04 | 只看该作者
刘森林 发表于 2016-11-29 17:17
为什么这样设计呢?塑胶还有可能。铝合金就是肯爹

结构限制,不这样设计就不能预铸孔
回复 支持 反对

使用道具 举报

538

学分

142

帖子

1

主题

初中一年级

Rank: 10Rank: 10Rank: 10

金币
929
积分
538
QQ
地板
发表于 2016-11-29 17:24:23 | 只看该作者
看结构,可以两个滑块插啊,这样做生产的时候问题就来了
来自苹果客户端来自苹果客户端
专业压铸模设计,模流分析。有需要请联系问天设计周工,18523077330
回复 支持 反对

使用道具 举报

538

学分

142

帖子

1

主题

初中一年级

Rank: 10Rank: 10Rank: 10

金币
929
积分
538
QQ
5#
发表于 2016-11-29 17:25:26 | 只看该作者
下方滑块做上去,加大
来自苹果客户端来自苹果客户端
专业压铸模设计,模流分析。有需要请联系问天设计周工,18523077330
回复 支持 反对

使用道具 举报

2255

学分

775

帖子

17

主题

大学四年级

Rank: 19Rank: 19Rank: 19Rank: 19Rank: 19Rank: 19

金币
3786
积分
2255
6#
发表于 2016-11-29 17:27:19 | 只看该作者
懿予 发表于 2016-11-29 17:22
结构限制,不这样设计就不能预铸孔

不能协商?出预知孔也可以放镶件达到嘛。
来自苹果客户端来自苹果客户端
回复 支持 反对

使用道具 举报

2518

学分

1852

帖子

167

主题

硕士研一

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

金币
3226
积分
2518
7#
 楼主| 发表于 2016-11-29 17:33:45 | 只看该作者
刘森林 发表于 2016-11-29 17:27
不能协商?出预知孔也可以放镶件达到嘛。

有你说的这么简单就不拿出来讨论了哈
回复 支持 反对

使用道具 举报

2518

学分

1852

帖子

167

主题

硕士研一

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

金币
3226
积分
2518
8#
 楼主| 发表于 2016-11-29 17:35:06 | 只看该作者
18523077330 发表于 2016-11-29 17:25
下方滑块做上去,加大

分型下滑块怎么都分不上去了
回复 支持 反对

使用道具 举报

705

学分

373

帖子

14

主题

初中三年级

Rank: 12Rank: 12Rank: 12

金币
1045
积分
705
9#
发表于 2016-11-29 17:48:00 | 只看该作者
镶件上的孔应该没有锥度吧?把它改为单边5度试试
来自安卓客户端来自安卓客户端
百尺竿头,更进一步。
回复 支持 反对

使用道具 举报

376

学分

135

帖子

0

主题

版主

Rank: 7Rank: 7Rank: 7

金币
622
积分
376
10#
发表于 2016-11-29 17:57:23 | 只看该作者
结构不改 这设计要多厉害的温控
来自苹果客户端来自苹果客户端
回复 支持 反对

使用道具 举报
